EC 역방향 틸팅 원심 팬은 어떻게 에너지 소비와 소음을 줄입니까?

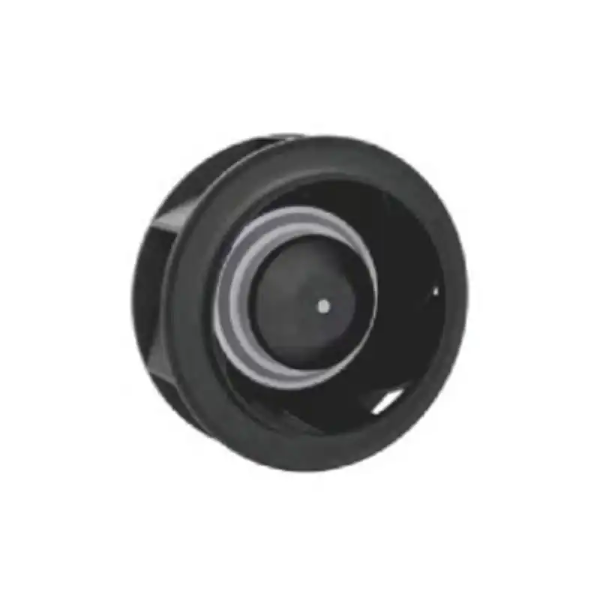

현대식 환기 및 공기 처리 시스템에서는 더 높은 효율성과 더 낮은 음향 영향에 대한 요구가 그 어느 때보다 커졌습니다. 효과적이지만 종종 잘못 이해되는 솔루션 중에는 다음이 있습니다. EC 뒤로 기울어지는 원심 팬 . 이 팬은 전자 정류(EC) 모터 기술과 후방 곡선 또는 후방 경사 임펠러 설계를 결합하여 전기 소모량과 작동 소음 수준을 크게 줄이는 성능 프로필을 제공합니다. 이러한 이점 뒤에 숨은 정확한 메커니즘을 이해하면 엔지니어, 시설 관리자 및 시스템 설계자가 지속 가능하고 편안한 환경을 위해 정보에 입각한 선택을 하는 데 도움이 됩니다.

비용 절감의 핵심 기술

EC 후방 틸팅 원심 팬이 어떻게 에너지 소비를 낮추는지 이해하려면 모터 유형과 블레이드 형상이라는 두 가지 주요 구성 요소를 분리해야 합니다.

EC 모터는 기본적으로 지능형 제어 전자 장치가 통합된 브러시리스 DC 모터입니다. 라인 주파수(50/60Hz)를 기반으로 고정 속도로 작동하는 기존 AC 유도 모터와 달리 EC 모터는 들어오는 AC 전력을 DC로 변환한 다음 펄스 폭 변조를 사용하여 회전 자기장을 생성합니다. 이를 통해 외부 가변 주파수 드라이브(VFD)에 내재된 손실 없이 정확한 속도 조절이 가능합니다. 더 중요한 것은 EC 모터가 넓은 작동 범위에서 높은 효율을 유지한다는 점입니다. 부분 부하에서도 종종 85%를 초과하는 반면, AC 유도 모터는 조절 시 효율이 50~60%까지 떨어질 수 있습니다.

뒤로 기울어지는 임펠러 디자인은 모터의 지능을 보완합니다. 임펠러가 회전함에 따라 공기가 축 방향으로 유입되고 반경 방향으로 배출됩니다. 뒤로 구부러진 블레이드는 원심력을 사용하여 공기를 바깥쪽으로 밀어내지만 블레이드 각도는 회전 방향에서 멀어집니다. 이 형상은 몇 가지 공기역학적 이점을 제공합니다.

과부하 영역이 없다는 것은 닫힌 댐퍼에서 과도한 전력을 끌어낼 수 있는 전방 곡선 팬과 달리 시스템이 공기 흐름을 제한하는 경우에도 모터가 더 적은 전류를 소비한다는 것을 의미합니다. 이러한 고유한 특성은 낭비되는 전력을 직접적으로 줄여줍니다.

실제 에너지 절감 메커니즘

EC 후방 틸팅 원심 팬의 에너지 절약은 모터 효율성, 친화 법칙 스케일링 및 외부 제어 손실 제거라는 세 가지 경로에서 발생합니다.

1. 모터 및 드라이브 효율성.
VFD가 있는 표준 AC 유도 전동기는 고조파 손실이 발생하며 일반적으로 50% 속도에서 75~82% 효율로 작동합니다. 정류가 통합된 EC 모터는 동일한 범위에서 88~92%의 효율을 달성합니다. 그 차이는 사소한 것이 아닙니다. 팬이 부분 부하에서 연간 8,000시간 작동하는 경우 EC 변형은 팬 곡선 자체를 고려하기 전에 모터 관련 에너지 사용을 15~20%까지 줄일 수 있습니다.

2. 친화력 법칙 호환성.
친화력 법칙에 따르면 팬 전력은 속도의 세제곱에 따라 달라집니다. 속도를 20% 줄이면 전력 소비가 거의 50% 줄어듭니다. EC 후방 틸팅 원심 팬을 사용하면 외부 VFD 없이도 원활한 속도 제어가 가능하므로 운영자는 공기 흐름을 요구 사항에 정확하게 맞출 수 있습니다. 이를 통해 최대 속도로 달리고 댐퍼나 바이패스 밸브를 사용하여 과도한 공기를 빼내는 등의 낭비적인 관행이 제거됩니다. 속도가 10% 감소할 때마다 전력은 약 27% 감소합니다. 이는 직접적이고 반복 가능한 절약입니다.

3. 시스템 효과 감소.
뒤로 기울어지는 블레이드는 보다 균일한 출구 속도 프로파일을 생성하여 하류의 난류를 줄입니다. 난류가 낮다는 것은 덕트, 필터 및 코일의 정압 손실이 낮다는 것을 의미합니다. 결과적으로 팬은 시스템 저항을 극복하기 위해 더 적은 회전 에너지를 필요로 합니다. 현장 측정 결과에 따르면 기존의 전방 곡선 팬을 비슷한 성능의 EC 후방 틸팅 원심 팬으로 교체하면 제어를 최적화하기 전에도 총 시스템 전력을 30~45% 줄일 수 있다는 사실이 일관되게 나타났습니다.

소음 감소: 공기역학적 및 전기적 기원

고주파수 우는 소리와 저주파 럼블은 기존 팬의 일반적인 불만 사항입니다. EC 뒤로 기울어지는 원심 팬은 공기 역학적 및 전자기적 소음을 모두 해결합니다.

공기 역학적 소음 감소.
후방 곡선 블레이드는 전방 곡선 또는 방사형 블레이드에 비해 경계층 분리 및 와류 발산이 덜 발생합니다. 공기는 블레이드 표면을 따라 원활하게 흐르고 더 낮은 난류 강도로 배출됩니다. 이는 특히 사람의 청각에 방해가 되는 500~2000Hz 범위의 광대역 소음을 직접적으로 줄여줍니다. 또한 팬이 동일한 작업에 대해 더 낮은 팁 속도로 작동하기 때문에(더 높은 압력 계수로 인해) 주요 소음원인 블레이드 통과 주파수는 진폭이 아래쪽으로 이동합니다.

기계적 및 전기적 고조파 제거.
VFD가 장착된 기존 AC 모터는 스위칭 주파수에서 가청 자기변형 소음(고음의 윙윙거리는 소리)과 토크 리플을 발생시키는 경우가 많습니다. EC 모터의 정현파 정류 방식은 정밀한 전류 형성과 결합되어 이러한 아티팩트를 최소화합니다. 그 결과 동일한 공기 흐름 조건에서 VFD 구동 AC 등가물에 비해 토크 출력이 더 부드러워지고 전자기 소음 수준이 5~8dB(A) 감소합니다.

저유량에서의 작동 소음.
흐름이 감소된 기존 팬은 불안정한 영역으로 진입하여 서지나 회전 실속을 일으킬 수 있습니다. 이러한 현상은 덕트를 통해 사람이 있는 공간으로 전파될 수 있는 리드미컬하고 진동하는 소음을 생성합니다. EC 후방 틸팅 원심 팬은 평탄한 압력 곡선과 활성 속도 피드백이 작동 지점을 서지 한계로부터 멀리 유지하기 때문에 이를 방지합니다. 전체 흐름의 20~30%에서도 소음은 충동적이기보다는 주로 공기역학적으로 유지되므로 눈에 덜 띄고 패시브 소음기로 쉽게 감쇠할 수 있습니다.

가치를 강화하는 간접적인 이점

낮은 에너지 소비와 소음 감소만이 장점은 아닙니다. 여러 가지 보조 효과로 인해 EC 후방 기울어짐 원심 팬의 사례가 더욱 강화되었습니다.

• 물리적 공간이 더 작습니다. 공기역학적 효율성이 높을수록 더 작은 임펠러로 동일한 양의 공기를 이동할 수 있으므로 팬 하우징 크기가 줄어들고 장비 레이아웃이 더욱 컴팩트해집니다.
• 실내 냉방 부하를 낮춥니다. EC 모터는 부분 부하 시 AC 모터보다 열 손실이 훨씬 적기 때문에 모터의 폐열이 최소화됩니다. 공기 조화 장치나 전자 인클로저와 같은 밀폐된 공간에서는 냉각 시스템에 대한 부담이 줄어듭니다.
• 설치 및 유지관리가 단순화되었습니다. 외부 VFD, 접촉기 또는 별도의 제어 배선이 없으면 팬을 더 빠르게 시운전할 수 있습니다. 구성 요소 수가 적다는 것은 실패 지점이 적고 장기적인 서비스 비용이 낮다는 것을 의미합니다.
• 엄격한 규정을 준수합니다. 현재 많은 관할권에서는 FEG(팬 효율 등급) 또는 MEPS(에너지 성능 표준)를 시행하고 있습니다. EC 후방 틸팅 원심 팬은 이러한 요구 사항을 쉽게 충족하거나 초과하여 프로젝트 지연 및 개조 페널티를 방지합니다.

HVAC 및 산업 시스템에 대한 실질적인 통합

이 팬 기술을 채택한다고 해서 전체 공기 시스템을 재설계할 필요는 없습니다. EC 후방 틸팅 원심 팬은 표준 하우징 구성(SWSI, DWDI)으로 제공되며 모터와 휠 치수가 일치하는 기존 장치에 개장할 수 있습니다. 새로운 빌드의 경우 시스템 설계자는 팬이 가변 저항에 대해 보다 일관된 공기 흐름을 제공하기 때문에 가열 및 냉각 코일의 크기를 줄일 수 있습니다. 이는 균일한 압력 특성의 직접적인 결과입니다.

제어 통합은 간단합니다. 대부분의 EC 팬은 0~10V, PWM 또는 직접 Modbus RTU 신호도 수용합니다. 이를 통해 건물 관리 시스템은 추가 인터페이스 하드웨어 없이 CO2 센서, 실내 온도 또는 덕트 정압을 기반으로 팬 속도를 조절할 수 있습니다. 또한 내장된 진단 기능은 전력 소비, 속도 및 런타임 시간에 대한 실시간 피드백을 제공하여 예측 유지 관리 전략을 가능하게 합니다.

일반적인 오해 해결

일부 회의론자들은 EC 후방 경사형 원심 팬의 초기 비용이 단순한 AC 대안보다 높다고 주장합니다. 구성 요소 수준에서는 사실이지만 총 소유 비용은 다른 이야기를 말해줍니다. 연속 사용 애플리케이션의 경우 에너지 절약만으로도 일반적으로 8~18개월 이내에 프리미엄을 회복할 수 있습니다. 종종 음향 엔클로저나 소음기 등 값비싼 현장 개조를 초래하는 소음 불만 사항이 크게 줄어들거나 완전히 제거됩니다. 또한 VFD 및 관련 고조파 필터가 없으면 전체 시스템 비용이 중립적이거나 더 낮아질 수 있습니다.

또 다른 오해는 뒤로 기울어지는 팬이 더러운 공기 흐름에 적합하지 않다는 것입니다. 실제로 원심력으로 인해 입자가 블레이드 표면에 쌓이는 대신 바깥쪽으로 날아가는 후방 곡선형 블레이드의 자체 청소 특성으로 인해 전방 곡선형 설계보다 가벼운 먼지 작업에서 더 견고해집니다. 무거운 입자의 경우 EC 모터의 효율성을 저하시키지 않고 특수 코팅이나 재료를 사용할 수 있습니다.

결론

에너지 소비와 소음을 동시에 줄이는 것은 전기 기계 장비에서 중요한 과제이지만 EC 후방 틸팅 원심 팬은 타협이 아닌 물리학 기반 설계를 통해 이를 달성합니다. EC 모터는 외부 VFD의 손실을 제거하고 부분 속도에서 높은 효율을 유지하며, 후방 틸팅 임펠러는 과부하를 방지하고 공기 흐름을 안정화하며 난류로 인해 발생하는 소음을 줄입니다. 이 두 가지 기능을 함께 사용하면 실시간 수요에 맞는 정확한 공기 흐름을 구현하고 값비싼 음향 처리 없이도 전력 소비를 30% 이상 줄이고 음압 수준을 몇 데시벨 줄일 수 있습니다.

더 낮은 공과금과 방해가 적은 장비를 원하는 시설 소유자, 성능 표준을 충족해야 하는 엔지니어, 조용하고 편안한 공간을 원하는 입주자에게 이 팬은 실용적이고 입증된 공기 이동 기술의 발전을 나타냅니다. 문제는 더 이상 이를 채택할지 여부가 아니라 기존 시스템을 얼마나 빨리 업그레이드하여 이점을 실현할 수 있는지입니다.
